Dessinateur-constructeur industriel CFC / Dessinatrice-constructrice industrielle CFC

Catégories
Domaines professionnels
Mécanique, horlogerie, métallurgie
Niveaux de formation
Formation professionnelle initiale
Swissdoc
0.551.2.0

Mise à jour 30.09.2022

Compréhension du mandat

Compréhension du mandat

A l’atelier, les dessinateurs-constructeurs industriels s’entretiennent au sujet du nouveau mandat avec les polymécaniciens.

Copyright SDBB | CSFO, Reto Klink

Compréhension du mandat
Dessin en 2D

Dessin en 2D

Les dimensions, les tolérances et les états de surface sont définis. Un dessin de conception est réalisé avec les différentes vues et coupes.

Copyright SDBB | CSFO, Reto Klink

Dessin en 2D
Modélisation en 3D

Modélisation en 3D

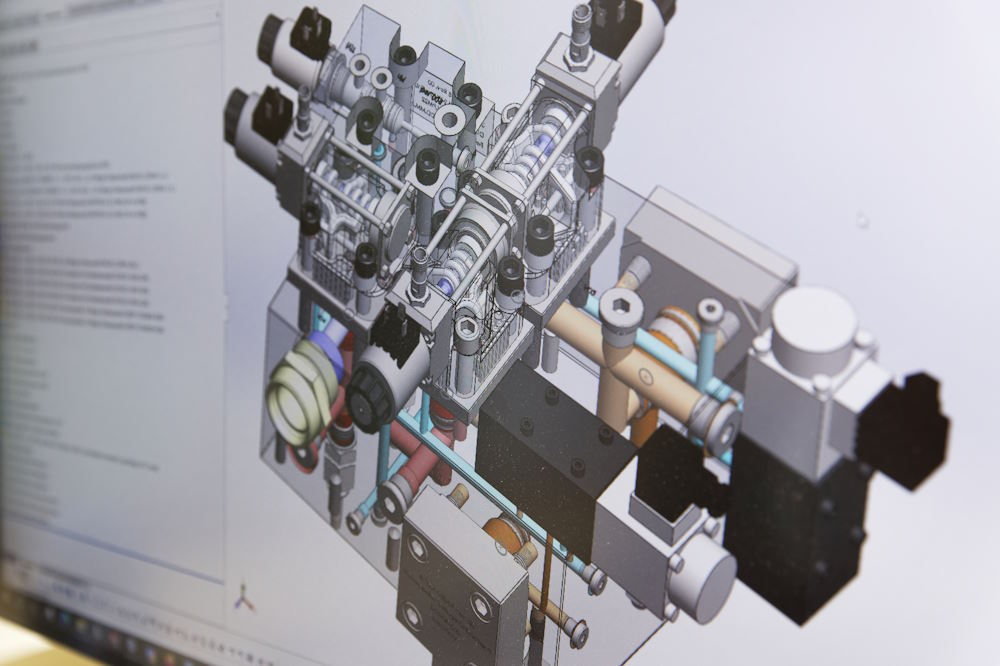

A l’aide des indications reçues et des esquisses, ils modélisent la pièce à usiner en 3D. Ils utilisent une souris spéciale 3D et un logiciel de DAO/CAO.

Copyright SDBB | CSFO, Reto Klink

Modélisation en 3D
Discussion en équipe

Discussion en équipe

Le projet est présenté à l’ingénieur. Des améliorations sont proposées et l’équipe se met d’accord sur la meilleure solution.

Copyright SDBB | CSFO, Reto Klink

Discussion en équipe
Transfert à l’atelier

Transfert à l’atelier

Les dessins doivent ensuite être remis à l’atelier. Les dessinateurs-constructeurs industriels transmettent ceux-ci au polymécanicien compétent.

Copyright SDBB | CSFO, Reto Klink

Transfert à l’atelier
Test des prototypes

Test des prototypes

Les pièces fabriquées à l’atelier des prototypes sont testées. Correspondent-elles aux dessins? Remplissent-elles leurs fonctions?

Copyright SDBB | CSFO, Reto Klink

Test des prototypes
Etablissement de la documentation

Etablissement de la documentation

Pour chaque nouveau composant, une documentation complète est rédigée; celle-ci décrit précisément les différents éléments.

Copyright SDBB | CSFO, Reto Klink

Etablissement de la documentation
Commande de matériel

Commande de matériel

Tous les composants d’une pièce ne sont pas fabriqués sur place. Les dessinateurs-constructeurs industriels commandent tout le matériel nécessaire.

Copyright SDBB | CSFO, Reto Klink

Commande de matériel
Dessinateur-constructeur industriel / Dessinatrice-constructrice industrielle CFC - clip

Dessinateur-constructeur industriel / Dessinatrice-constructrice industrielle CFC - clip

Ce film donne un aperçu de la profession de dessinateur/trice-constructeur/trice industriel/le et de ses activités au quotidien.

Le film de la série "Coup d'oeil sur..." a été créé en collaboration avec Swissmem.

© 2016 - Echo Film B & W – SDBB | CSFO

Dessinateur-constructeur industriel / Dessinatrice-constructrice industrielle CFC - clip
Dessinateur-constructeur industriel / Dessinatrice-constructrice industrielle CFC - Film avec portrait d'un professionnel

Dessinateur-constructeur industriel / Dessinatrice-constructrice industrielle CFC - Film avec portrait d'un professionnel

Ce film donne un aperçu de la profession de dessinateur/trice-constructeur/trice industriel/le CFC et de ses activités au quotidien.

Le film de la série "Coup d'oeil sur..." a été créé en collaboration avec Swissmem.

© 2016 - Echo Film B & W – SDBB | CSFO

Dessinateur-constructeur industriel / Dessinatrice-constructrice industrielle CFC - Film avec portrait d'un professionnel
Dessinateur-constructeur industriel / Dessinatrice-constructrice industrielle CFC

Dessinateur-constructeur industriel / Dessinatrice-constructrice industrielle CFC

Ce film donne un aperçu de la profession de dessinateur/trice-constructeur/trice industriel/le CFC et de ses activités au quotidien.

© 2013 - Canal Alpha

Dessinateur-constructeur industriel / Dessinatrice-constructrice industrielle CFC
Dessinateur-constructeur industriel / Dessinatrice-constructrice industrielle CFC

Dessinateur-constructeur industriel / Dessinatrice-constructrice industrielle CFC

Ce film donne un aperçu de la profession de dessinateur/trice-constructeur/trice industriel/le CFC et de ses activités au quotidien.

© 2015 - Canal Alpha

Dessinateur-constructeur industriel / Dessinatrice-constructrice industrielle CFC
Dessinateur-constructeur industriel / Dessinatrice-constructrice industrielle CFC - Portraits

Dessinateur-constructeur industriel / Dessinatrice-constructrice industrielle CFC - Portraits

Ce film donne un aperçu de la profession de dessinateur/trice-constructeur/trice industriel/le CFC et de ses activités au quotidien.

© 2019 - MEDIAPROFIL - OCOSP-VD - CSFO|SDBB - SEFRI

Dessinateur-constructeur industriel / Dessinatrice-constructrice industrielle CFC - Portraits

Description

Le dessinateur-constructeur industriel ou la dessinatrice-constructrice industrielle établissent des dessins techniques pour la fabrication de pièces et de sous-ensembles d'appareils ou d'installations mécaniques, des outils et des dispositifs de production. Ces professionnels participent à l'élaboration de toute documentation schématique nécessaire au montage, à l'exploitation et au contrôle des machines et systèmes produits par l'entreprise.

Leurs principales activités consistent à:

Étude de projet

  • étudier, au sein du bureau technique, les demandes internes ou externes à l'entreprise; analyser le cahier des charges et les fonctions que doit remplir la machine ou le système envisagé;
  • élaborer une ou plusieurs solutions sous forme de dessins informatisés (conception assistée par ordinateur CAO, dessin assisté par ordinateur DAO), de croquis et de documents techniques;
  • consulter les répertoires de normes et les recueils de prescriptions; en tenir compte en matière de sécurité de l'utilisateur et de protection de l'environnement;

Réalisation

  • dessiner, à l'aide de l'ordinateur, les éléments du système sous différentes vues (de dessus, de face, de profil, en 2D et en 3D);
  • indiquer les dimensions et les tolérances des différents éléments, l'état de surface de la pièce (degré de rugosité), etc.;
  • calculer, si nécessaire, le poids, la surface ou le volume d'une pièce;
  • choisir les matériaux en fonction de leurs qualités physiques et de leur usage, évaluer la quantité nécessaire pour la fabrication des pièces et établir la commande;
  • lister les outils nécessaires à la fabrication en collaboration avec le responsable de la production; au besoin, les commander ou les fabriquer;
  • vérifier le prototype et sa conformité avec le projet initial;
  • superviser l'avancement des travaux;
  • établir le plan de montage;
  • rédiger le mode d'emploi, les consignes d'entretien et les données techniques qui accompagnent la machine (parfois dans une langue étrangère).

Environnement de travail

Les dessinateurs-constructeurs industriels collaborent aussi bien avec les ingénieurs et les techniciens du bureau technique qu'avec les professionnels des ateliers de production: constructeurs d'appareils industriels, polymécaniciens, mécaniciens de production, automaticiens, électroniciens, etc. Suivant la situation, ils entretiennent des contacts fréquents avec les clients et les fournisseurs, soit par téléphone, soit par télématique. Leur quotidien se passe essentiellement au bureau, mais également dans les ateliers pour vérifier les pièces et machines développés selon les plans.

Formation

La formation de dessinateur-constructeur industriel ou de dessinatrice-constructrice industrielle s'acquiert par un apprentissage en entreprise ou en école à plein temps.

Lieux

En entreprise

  • formation pratique (3 à 3,5 jours par semaine) au bureau technique;
  • formation théorique (1,5 à 2 jours par semaine) à l'école professionnelle;
  • cours interentreprises (54 jours sur les 2 premières années).

En école à plein temps

  • théorie et pratique à St-Imier/BE et Sion.

Pour plus de détails, consulter www.orientation.ch/ecoles.

Durée

  • 4 ans en entreprise;
  • 3 à 4 ans en école à plein temps.

Conditions d'admission

  • scolarité obligatoire achevée;
  • certaines entreprises ou écoles recourent à un examen d'admission.

Titre obtenu

  • certificat fédéral de capacité (CFC) de dessinateur-constructeur industriel ou de dessinatrice-constructrice industrielle.

Contenu

Branches théoriques (sur 4 ans):

  • notions techniques fondamentales: mathématiques; informatique; techniques de travail et d'apprentissage; physique;
  • anglais technique;
  • techniques des matériaux et d'usinage;
  • techniques de dessin et des machines;
  • électrotechnique et technique de commande;
  • projets interdisciplinaires.

Possibilité d'obtenir une maturité professionnelle, pendant l'apprentissage ou après l'obtention du CFC, selon des modalités variables d'un canton à l'autre.

Perspectives professionnelles

Une très large palette de produits industriels est dessinée par les dessinateurs-constructeurs industriels: des instruments médicaux aux trottinettes, en passant par des moteurs, des turbines, des machines à laver ou encore des locomotives. Cette diversité reflète les multiples possibilités de travail qu'offrent les domaines de la mécanique, de la robotique, de l'automobile, de l'aérospatiale, de la microtechnique, du bâtiment, etc. L'évolution des moyens informatiques (tant dans le domaine de la conception que dans celui de la production) et l'apparition de nouveaux matériaux obligent les dessinateurs-constructeurs industriels à se perfectionner constamment et à suivre l'évolution technologique.

Perfectionnement

Les dessinateurs-constructeurs industriels peuvent envisager les perfectionnements suivants:

  • brevet fédéral d'agent-e de maintenance, d'agent-e en automatique, de technicien-ne sur aéronefs, d'expert-e en production ou de spécialiste technico-gestionnaire;
  • diplôme fédéral de dirigeant-e de production industrielle ou de dirigeant-e en facility management et maintenance;
  • diplôme de technicien-ne ES en génie mécanique, en microtechniques, en électronique, en systèmes industriels ou en énergie et environnement;
  • Bachelor of Arts HES en design industriel et de produits;
  • Bachelor of Science HES en génie mécanique, en systèmes industriels, en technique automobile, en mécatronique, en microtechniques, en Industrial Design Engineering, en ingénierie et gestion industrielles, en ingénierie des médias, en génie civil, en génie électrique, en énergie et techniques environnementales ou en technique des bâtiments;
  • etc.

Pour plus de détails, consulter www.orientation.ch/perfectionnement.

Adresses utiles

Centre de formation professionnelle Berne francophone
ceff INDUSTRIE
Rue Baptiste-Savoye 26
2610 St-Imier
Tél.: 032 942 43 44
URL: https://www.ceff.ch

École professionnelle technique et des métiers (EPTM)
Chemin St-Hubert 2
1950 Sion
Tél.: 027 606 45 30
URL: https://www.eptm.ch

Groupement suisse de l'industrie des machines (GIM)
GIM Formation
Route du Lac 2
1094 Paudex
Tél.: 058 796 33 43
URL: https://gim.swiss/formation

Swissmechanic
Felsenstrasse 6
8570 Weinfelden
Tél.: 071 626 28 00
URL: https://www.swissmechanic.ch

Swissmem
Formation professionnelle
Brühlbergstrasse 4
8400 Winterthur
Tél.: 052 260 55 00
URL: https://www.swissmem-berufsbildung.ch/fr

Autres informations

Qualités requises

L'exercice de cette profession fait appel à des qualités comme:

  • Facilité pour le dessin
  • Bonne représentation spatiale
  • Aptitude pour le calcul
  • Capacité de concentration
  • Sens technique
  • Esprit méthodique
  • Aptitude à travailler en équipe
  • Précision et minutie

Intérêts

  • Bureau technique
  • Fabrication, montage, réparation et entretien des machines
